管線洩漏分佈式溫度監控 PRE.VENT

• 滿足石化產業對低成本、高可靠度、容易安裝之系統的高標準要求，提供可靠的溫度蒐集能力，極為適合嚴苛惡劣的應用環境。

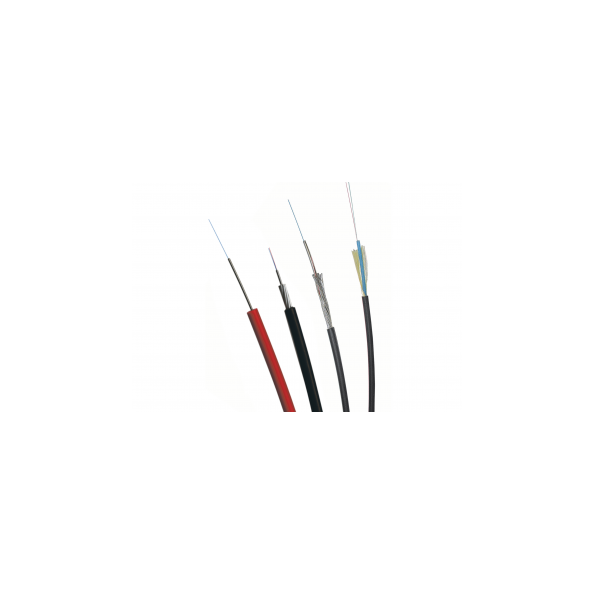

• 採用光纖電纜作為井下感測器，並提供許多不同的電纜設計與光纖類型，以搭配此系統在各種井下監測應用中使用，包括高氫濃度與高達450℃的高溫環境。
• 技術強項與特點：
  • 全球80個國家以上超過5,000台以上成功的安裝實績。
  • 強固及經現場驗證的系統設計：井下不安裝敏感的電子元件或電源，只有光纖電纜作為感測器使用。
  • 強固耐用的半導體雷射二極體，平均產品壽命25年以上。
  • 以拉曼(Raman)效應為基礎的專利OFDR技術(MM或SM)，能傳送沿著整條感測電纜長度從遠處到最遠30km的精準溫度讀值在±0.02°C及0.1m範圍內。
  • 快速精準的測量裝置，能在高氫濃度與高溫現場運作。
  • 領先市場的校正功能，例如使用其他廠牌溫度來源的自動化的點校正、多節光纖校正及雙端校正操作模式。
  • 可使用相同的光纖電纜增加低成本的其他廠牌光纖壓力計，進行更仔細的測量。
  • 多通道DTS可接受最多16條獨立光纖，因此，可對多井進行全面的監視與即時的現場管理(RTFM)。
  • 寬廣的操作溫度範圍(-10∼60°C)、免維護、低功耗、無風扇，且完全密封的DTS主機設計。

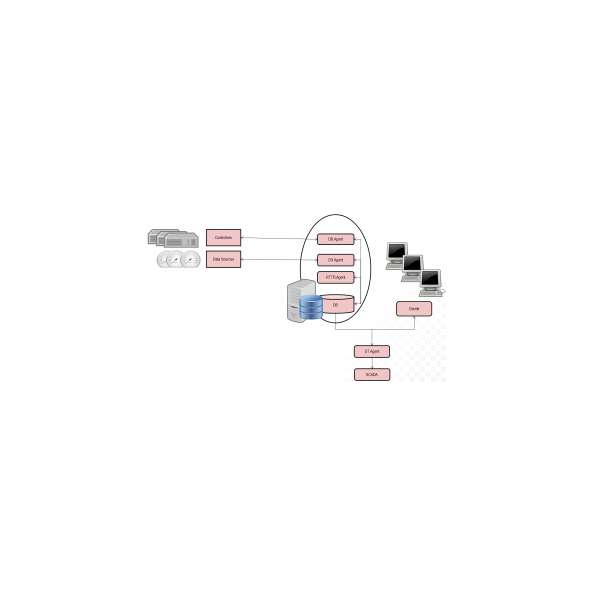

  • 完全獨立運行的DTS主機，透過網路安全機制- TLS加密連線到遠端SCADA資料庫系統，傳輸測量資料，現場並無電腦可被開機或駭入。
• 經證明符合的品質標準：
  • 符合Telcordia GR-468品質標準。
  • VdS(德國資產保險公司協會)。
  • ISO 9001與ISO 14001。
  • CE(歐盟，EMC合格)。
  • TÜV Rheinland。
• 詳細規格，歡迎洽詢。

      1.

      2.通道數: 1, 2, 3, 4, 6, 8, 9, 12 或 16通道

• 硬體規格

      1. 控制器:19吋機櫃/3 Units高度
      2. 尺寸(長x寬x深): 13.3x43.9x40.3 公分
      3. 重量: 15公斤

• 電器規格

      1. 最大功率消耗(DC/AC控制器): 40W/45W)
      2. 工作電壓(DC控制器): DC 12~48V
      3. 工作電壓(DC控制器): DC 12~48V
      4. 主電壓(AC控制器): AC 100~240V

• 光纖規格

      1. 光纖種類: 單模光纖9/125µm
      2. 光纖連接器: E2000 / APC
      3. 鐳射等級: Class 1M (EN60825-1)

• 環境條件

       1. 貯存溫度: -35 ... +75°C
      2. 工作溫度: -10 ... +60°C
      3. 濕度(無凝結): ≤95% rel. (相對溼度)
      4. 防護等級(IP Class, IEC 60529): IP51

• 設備認證

      1. 設備安全認證: TÜV Rheinland n CE (IEC EN 60825-1)
      2. 鐳射安全認證: TÜV Rheinland n CE (IEC EN 60825-2)
      3. 防爆認證(ATEX  certified)-Directive 2014-34-EU
      4. 消防認證-VdS-approved products Certificate (VdS (pr EN 54-22) G 211030, response classes A1N, BN, CN)
      5. 光纖耐受等級-EN 1127-1_EN 60079-0UL S25135
      6. ISO 9001 and ISO 14001

• 資料儲存/通訊介面
•       1. 控制器:19吋機櫃/3 Units高度
        2. 尺寸(長x寬x深): 13.5x44.9x29 公分
        3. 重量: 13公斤
• 詳細主機/配件規格、軟硬體選型，歡迎來電或email討論

• 系統的溫度讀值，可作以下應用：
  • 提高油氣採收量。
  • 增加產量。
  • 水力壓裂操作的RT監測成果。
  • 碳捕捉與封存(CCS)追蹤。
  • 追蹤(油氣)井隨時間經過的產量變化。
  • 減少(油氣)井維修的頻率。
  • 改善儲槽管理策略。
  • 提供沿著儲槽的流入分佈。
  • 及早偵測出水、蒸汽(SAGD)或氣體竄流問題及其位置…及其它功能。
• 應用類型
  • LEAKAGE/PIPELINE MONITORING
  • LEAKAGE/PIPELINE MONITORING
  • Oil & Gas
  • LNG/LPG Containment Monitoring
  • Reactor skin temperature Monitoring
